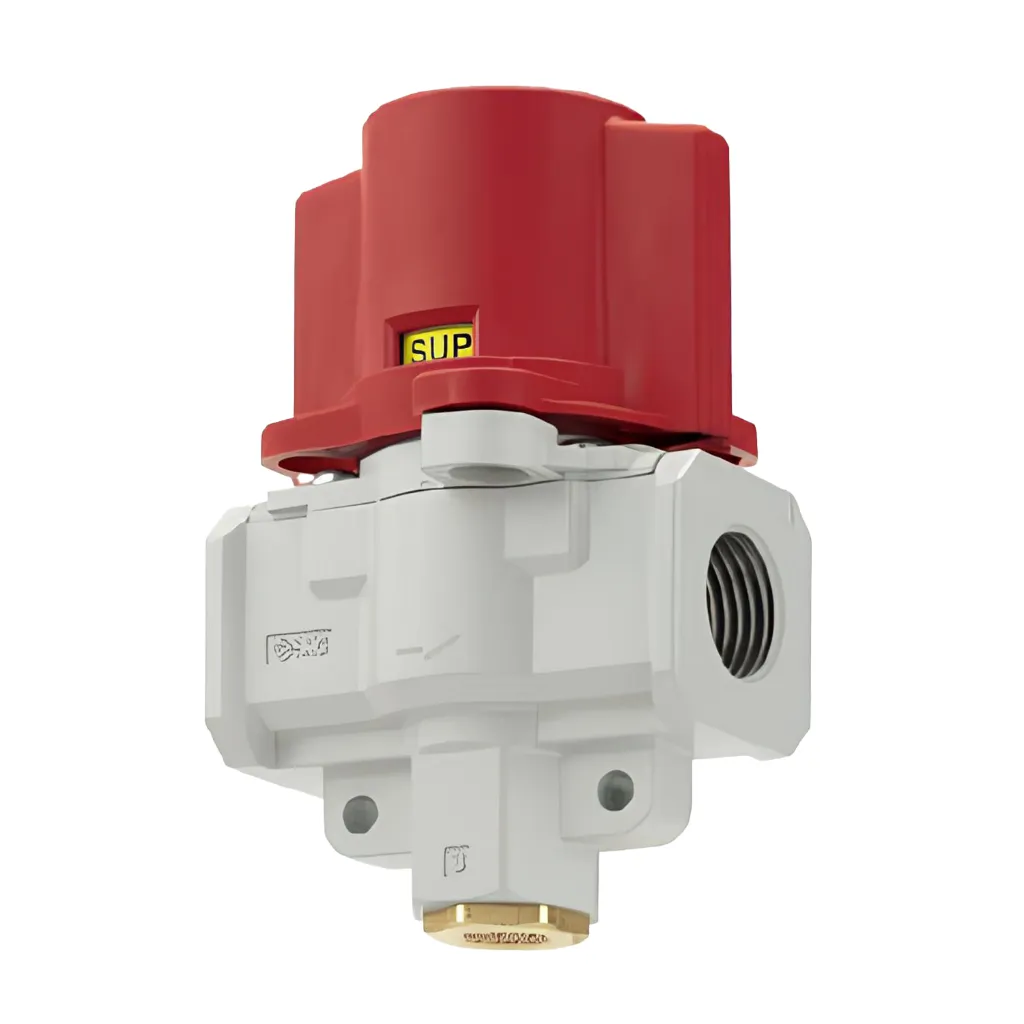

La VHS20-N02-MZ-D es una válvula neumática de accionamiento manual de la serie VHS20 de SMC Corporation. Este modelo de tipo perilla rotativa (Toggle/Handle) funciona como válvula de seguridad y aislamiento general (Shut-off Valve) para tableros y líneas neumáticas.
Al girar la perilla a la posición de cerrado, la válvula interrumpe el suministro de aire y purga automáticamente la presión atrapada en el circuito hacia la atmósfera (3 vías), garantizando un entorno seguro para tareas de mantenimiento o paros de emergencia.
Especificaciones Técnicas
Función del Producto: Válvula de cierre manual de 3 vías con purga / descompresión de línea.
Modelo: VHS20-N02-MZ-D.
Fabricante: SMC Corporation.
Tamaño de Cuerpo (Body Size): 20, diseño modular compacto compatible con unidades de preparación de aire FRL serie AC20.
Tamaño de Puerto (N02): 1/4" NPT (National Pipe Taper), estándar cónico americano.
Sentido de Flujo: De izquierda a derecha (estándar).
Unidades de Medida (Z): Placa e indicador bajo el estándar americano/global (PSI / MPa).
Opción de Candado / Lockout (M): Incluye orificio metálico en la perilla para colocar candados de seguridad (Lockout/Tagout - LOTO) en posición de cerrado.
Presión de Operación: 0.1 a 1.0 MPa (15 a 145 psi).
Fluido de Trabajo: Aire comprimido.
Ventajas y Beneficios
Seguridad Industrial LOTO (Lockout/Tagout): La opción de bloqueo por candado permite al personal de mantenimiento asegurar la válvula en posición de paro antes de intervenir la máquina, previniendo arranques accidentales.
Purga Automática de Escape: Al cerrar el paso de aire, despresuriza al instante toda la tubería aguas abajo, evitando que queden cilindros cargados con aire a presión que puedan moverse inesperadamente.
Verificación Visual Clara: El color de la perilla y la dirección de la flecha permiten identificar desde cualquier distancia si la línea de aire está abierta o cerrada.
Ensamble Modular FRL: Se acopla de forma directa a filtros (AF20) o reguladores (AR20) mediante las abrazaderas de unión rápida de SMC, funcionando como el interruptor principal de la unidad de preparación de aire.
Aplicaciones Comunes
Aislador Principal en Acometidas de Aire: Válvula de entrada general al inicio de gabinetes de control neumático o celdas de automatización.
Puntos de Bloqueo de Seguridad (LOTO): Instalación en líneas de producción sujetas a protocolos de mantenimiento seguro en plantas automotrices, alimenticias y farmacéuticas.
Despresurización Manual de Maquinaria: Válvula de aislamiento previo a trabajos de cambio de herramental o reparación de mangueras.
