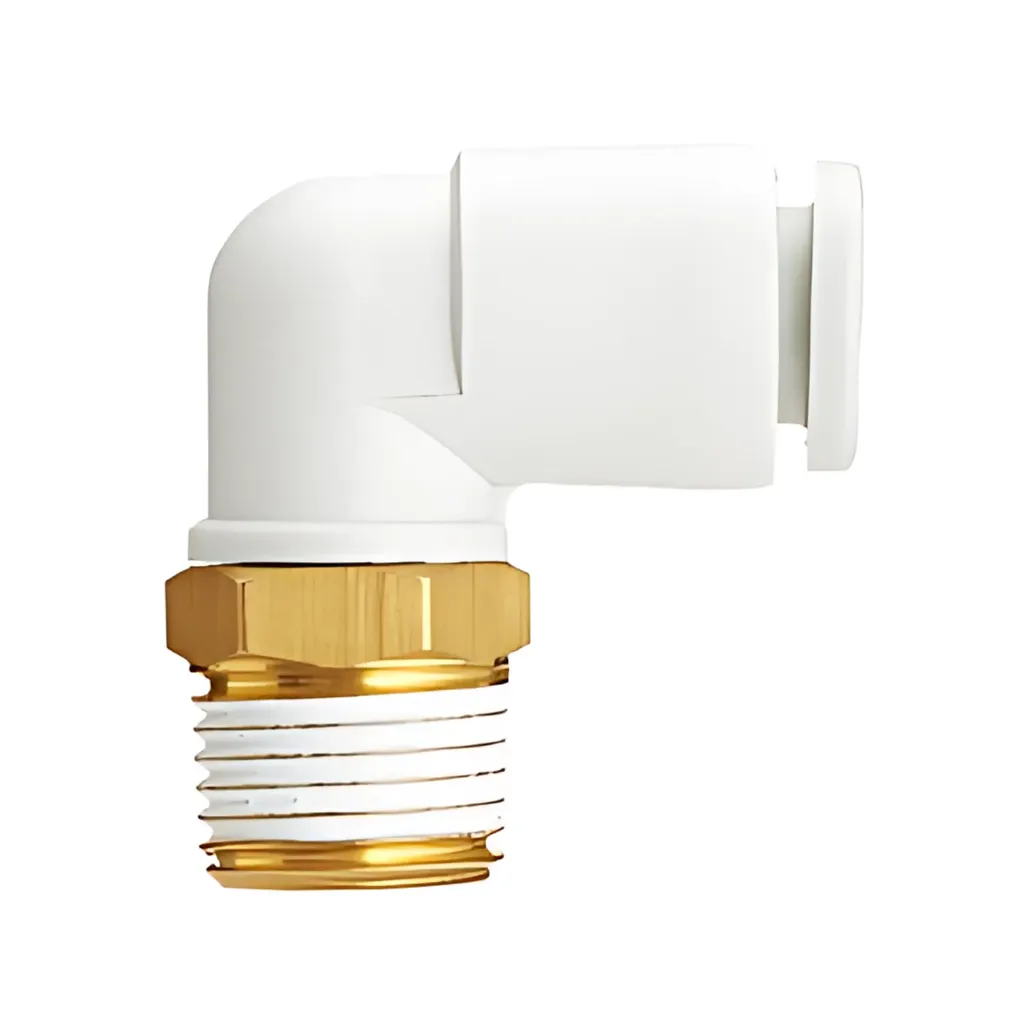

El KQ2L06-02NS es un conector neumático instantáneo (One-touch) en codo a 90° de la serie KQ2 de SMC Corporation. Este modelo cuenta con una rosca macho NPT de 1/4" y un puerto instantáneo para manguera métrica con diámetro exterior (OD) de 6 mm.
Su diseño compacto con cuerpo orientable de resina de PBT y rosca de latón niquelado permite realizar giros limpios de noventa grados en espacios reducidos, facilitando el ruteo de tuberías sin estrangular las mangueras.
Especificaciones Técnicas
Función del Producto: Conector neumático instantáneo en codo macho a 90° (Male Elbow).
Modelo: KQ2L06-02NS.
Fabricante: SMC Corporation.
Tamaño de Rosca (02): 1/4" NPT (National Pipe Taper).
Conexión de Manguera (06): Puerto instantáneo para manguera neumática con diámetro exterior de 6 mm.
Tipo de Sello (S): Sellador sintético preaplicado de fábrica en la sección roscada (no requiere cinta teflón).
Material Metálico (N): Latón niquelado electrolítico no electrolítico para mayor resistencia a la corrosión.
Presión de Operación: -100 kPa a 1.0 MPa (Apto para vacío industrial y presiones de hasta 145 psi).
Cuerpo Orientable: La sección en codo gira 360 grados sobre la base metálica roscada para una alineación precisa.
Ventajas y Beneficios
Ruteo Compacto a 90°: Evita el doblado o estrangulamiento de las mangueras de 6 mm al conectarse a puertos frontales o laterales.
Sello de Fábrica Integrado: La rosca NPT incluye sellador preaplicado para garantizar un ensamble rápido, limpio y libre de fugas de aire.
Agarre Seguro sin Fricción: La pinza interna de acero inoxidable retiene firmemente el tubo de poliuretano o nylon, reduciendo la fuerza necesaria para insertar y retirar la manguera.
Cuerpo de Resina Ignífuga: Fabricado en resina de PBT de alta resistencia química y durabilidad mecánica en entornos industriales.
Aplicaciones Comunes
Conexión a Puertos de Cilindros: Instalación en actuadores neumáticos compactos con puertos de 1/4" para alimentar mangueras de 6 mm.
Bloques de Electroválvulas: Ruteo de aire en bancos de válvulas de control neumático en tableros de automatización.
Sistemas de Vacío y Manipulación: Alimentación de aire para eyectores y ventosas en brazos robóticos o celdas de ensamble.
