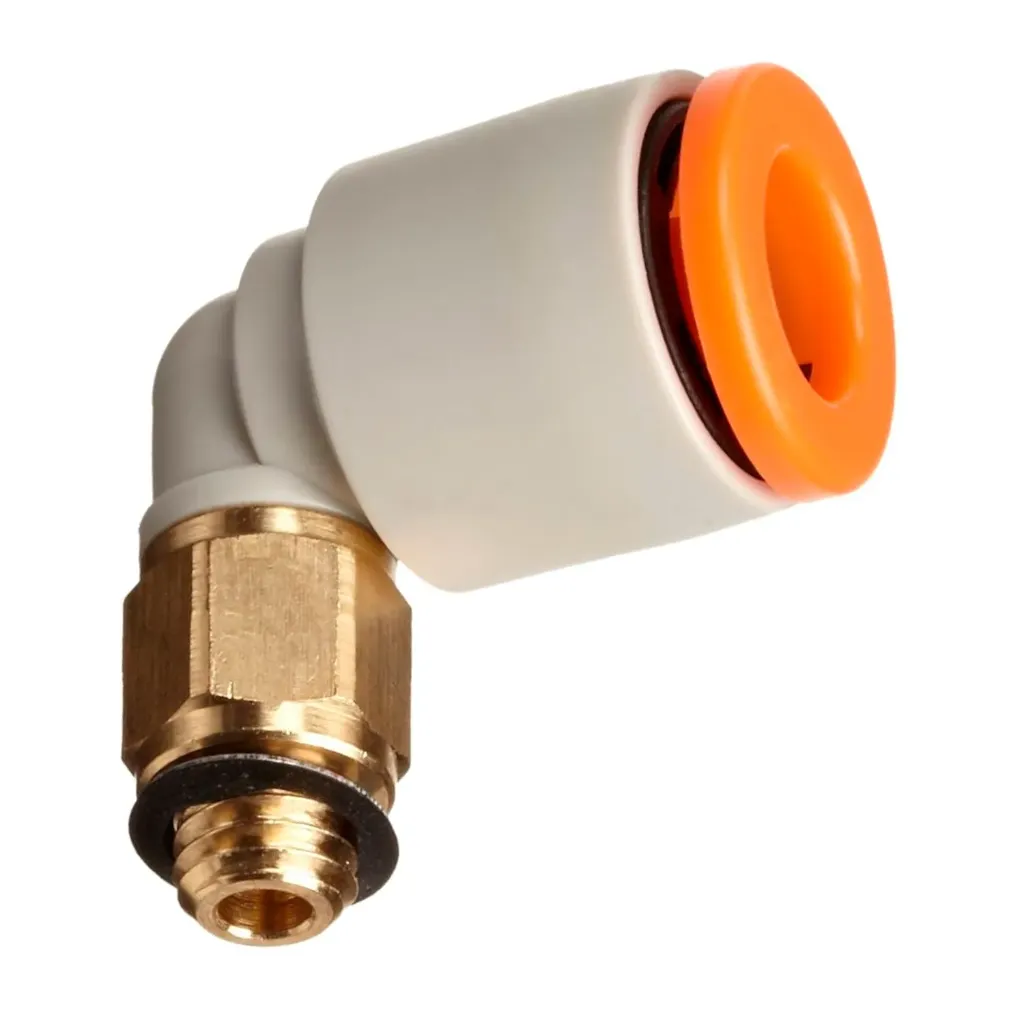

El KQ2L01-32A es un conector neumático instantáneo (One-touch) en forma de codo macho a 90° perteneciente a la serie optimizada KQ2 de SMC Corporation. Este modelo combina una rosca miniatura macho 10-32 UNF con un puerto instantáneo para manguera en pulgadas con diámetro exterior (OD) de 1/8" (0.125").
Es la solución predilecta para el ruteo de líneas de aire comprimido en espacios extremadamente reducidos, reduciendo la fuerza necesaria de inserción y desconexión de manguera hasta en un 50% en comparación con generaciones anteriores.
Especificaciones Técnicas
Función del Producto: Conector neumático instantáneo en codo macho a 90° (Male Elbow).
Modelo: KQ2L01-32A.
Fabricante: SMC Corporation.
Tamaño de Rosca (32): 10-32 UNF (rosca fina miniatura americana), equipada con su propia junta/empaque de sellado elástico en la base para un cierre hermético inmediato.
Conexión de Manguera (01): Puerto instantáneo para manguera neumática en pulgadas con diámetro exterior de 1/8" (~3.18 mm).
Tratamiento Metálico (A): Latón niquelado electrolítico para máxima resistencia a la corrosión y desgaste mecánico.
Presión de Operación: -100 kPa a 1.0 MPa (Totalmente apto para aplicaciones de vacío industrial y presiones de aire de hasta 145 psi).
Cuerpo Orientable: La sección del codo en resina de PBT puede girar $360^\circ$ libremente sobre la base roscada antes de fijar las mangueras, facilitando la alineación exacta en el tablero.
Ventajas y Beneficios
Dimensiones Ultra Compactas: Su perfil en codo permite realizar giros de $90^\circ$ de forma limpia y pegada al puerto del componente, evitando dobleces o estrangulamientos en mangueras delgadas de 1/8".
Sello Hermético M-Gasket sin Teflón: La rosca 10-32 UNF incluye su empaque elástico de sellado, lo que elimina la necesidad de usar cinta teflón y previene que residuos plásticos ingresen al circuito de aire.
Serie KQ2 de Fácil Manejo: Ofrece un agarrado firme mediante su pinza interna de acero inoxidable, requiriendo mínima fuerza para insertar o retirar la manguera sin rayar ni deformar el tubo.
Ahorro de Espacio y Peso: La resina de ingeniería PBT reduce significativamente el peso total del ensamble, siendo ideal para montarse sobre partes mecánicas móviles o brazos robóticos.
Aplicaciones Comunes
Cilindros Neumáticos Miniatura: Conexión de alimentación de aire en puertos compactos 10-32 UNF de minicilindros (como las series CJ2 o CQS de SMC).
Electroválvulas de Perfil Bajo: Ruteo de aire en bloques de válvulas miniatura de automatización ligera o electromedicina.
Eyectores y Ventosas de Vacío: Conexión de líneas de succión de 1/8" en sistemas de manipulación de componentes electrónicos (Pick & Place).
Tableros de Control de Alta Densidad: Ruteo ordenado de micro-mangueras neumáticas en gabinetes con espacio interno muy limitado.
