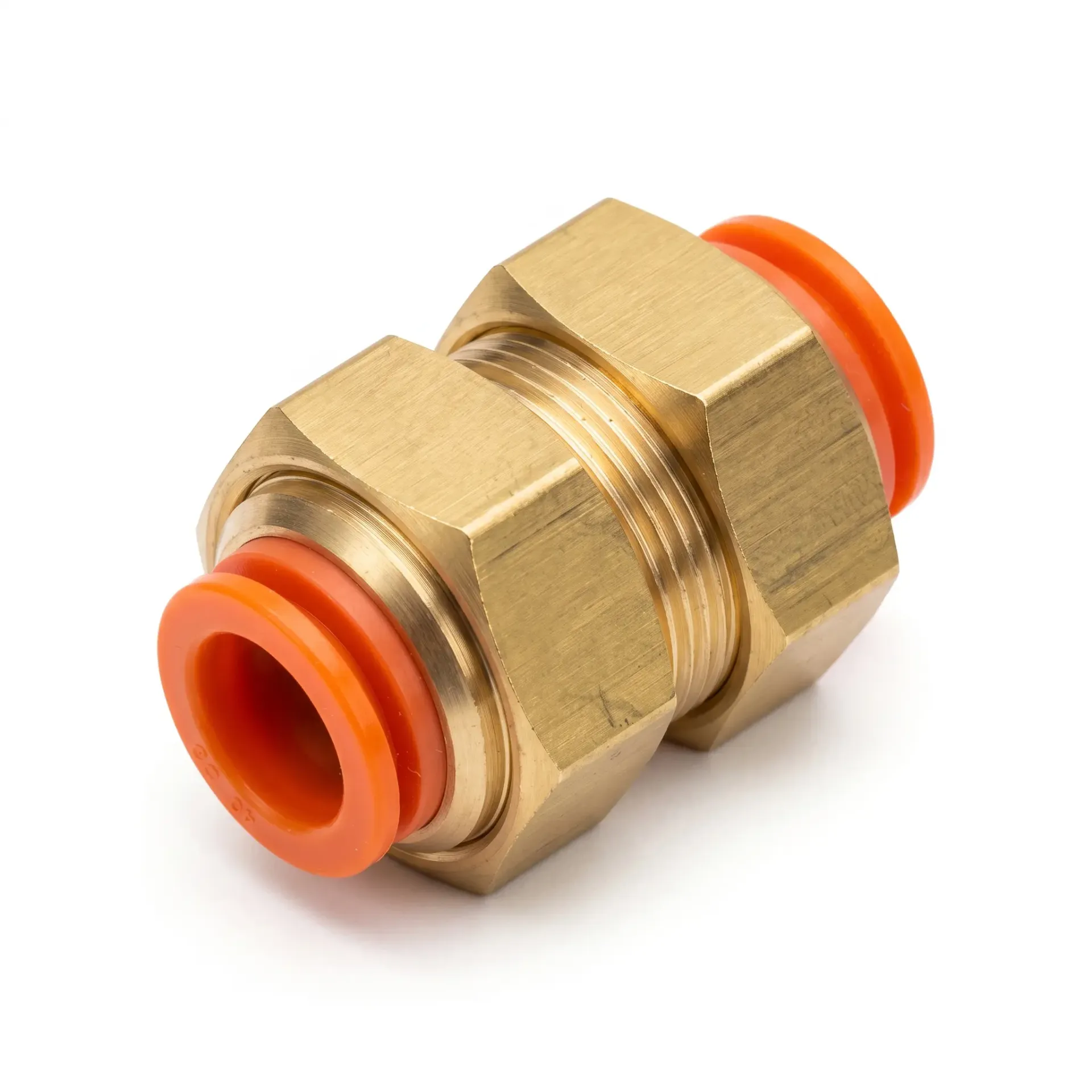

El KQ2E13-00A es un conector neumático instantáneo (One-touch) de tipo pasamuros (Bulkhead Union) perteneciente a la serie optimizada KQ2 de SMC Corporation. Este modelo está diseñado para unir dos tramos de manguera en pulgadas con diámetro exterior (OD) de 1/2" (0.500") atravesando láminas, placas o paredes de gabinetes de control.
Cuenta con un cuerpo roscado exterior largo equipado con una tuerca de fijación de latón niquelado, lo que permite fijar la conexión de forma rígida y mantener un sello hermético al traspasar tableros mecánicos.
Especificaciones Técnicas
Función del Producto: Conector pasamuros neumático instantáneo tubo a tubo (Bulkhead Union).
Modelo: KQ2E13-00A.
Fabricante: SMC Corporation.
Conexión de Mangueras (13): Dos puertos instantáneos para mangueras en pulgadas con diámetro exterior de 1/2" (~12.7 mm).
Rosca del Pasamuros: Rosca exterior metálica de montaje con tuerca de apriete incluida.
Tratamiento Metálico (A): Latón niquelado electrolítico en la sección roscada y tuerca de fijación para máxima protección contra corrosión.
Presión de Operación: -100 kPa a 1.0 MPa (Apto para aplicaciones de vacío industrial y presiones de aire de hasta 145 psi).
Material del Cuerpo: Resina de PBT de alta resistencia con rosca de soporte en latón niquelado.
Ventajas y Beneficios
Traspaso Seguro de Tableros: Permite pasar líneas neumáticas principales de 1/2" a través de paredes de gabinetes o láminas de protección sin desgastar las mangueras por fricción en los bordes.
Fijación Mecánica Rígida: La tuerca hexagonal de latón asegura el conector firmemente a la lámina del gabinete, evitando vibraciones y desalineaciones.
Conexión Instantánea de Alto Caudal: Utiliza la tecnología de garras de sujeción interna de acero inoxidable de la serie KQ2, permitiendo insertar y retirar tuberías gruesas de 1/2" con mínimo esfuerzo.
Hermeticidad en Ambos Lados: Mantiene la presión de trabajo sellada sin requerir adaptadores o roscas intermedias dentro o fuera del gabinete.
Aplicaciones Comunes
Entradas de Gabinetes Neumáticos: Punto de transición para ingresar la línea de alimentación principal de aire comprimido a tableros de control.
Separación de Zonas de Proceso: Conexión pasamuros para atravesar mamparas de protección en celdas robóticas o áreas de maquinado.
Módulos de Distribución Neumática: Instalación en placas colectoras o soportes metálicos para organizar redes de aire en maquinaria pesada.
