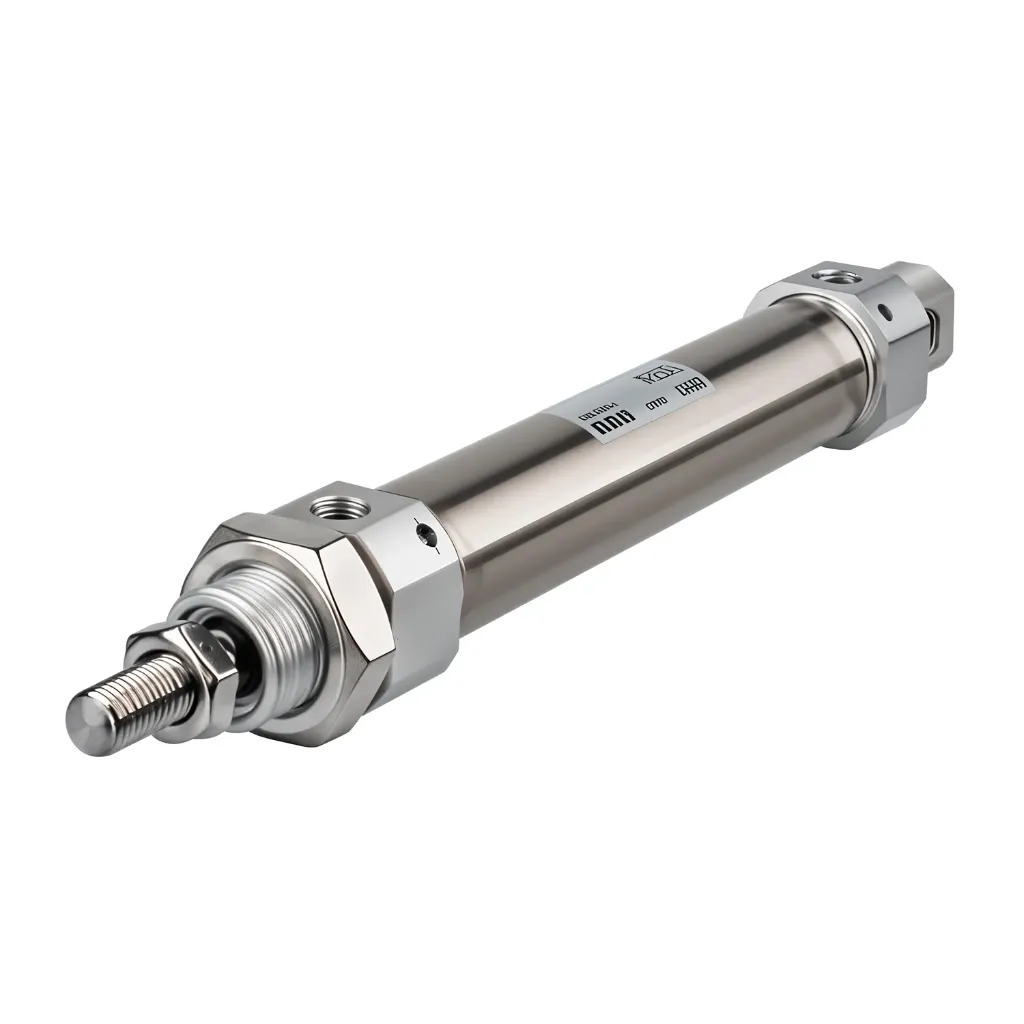

El CDM2E32-150Z es un cilindro neumático de cuerpo redondo (Round Body Cylinder) perteneciente a la serie optimizada CM2-Z de SMC Corporation. Este actuador de doble efecto cuenta con un émbolo de 32 mm de diámetro y una carrera de 150 mm.
Su característica principal es el montaje de horquilla trasera integrada (Double Clevis) en la tapa posterior, lo que permite al cilindro pivotar libremente durante el movimiento de extensión y retracción, ideal para mecanismos articulados.
Especificaciones Técnicas
Función del Producto: Cilindro neumático de doble efecto de cuerpo redondo.
Modelo: CDM2E32-150Z.
Fabricante: SMC Corporation.
Diámetro del Émbolo (Bore Size): 32 mm.
Carrera Estándar (Stroke): 150 mm.
Imán Integrado (D): Incluye anillo magnético en el émbolo interno para detección de posición con sensores (compatibilidad con serie D-M9 / D-A9).
Tipo de Montaje (E): Horquilla trasera integrada (Double Clevis) para montaje basculante o pivotante.
Amortiguación: Amortiguación elástica de caucho (Rubber bumper) en ambos extremos.
Materiales: Tubo de acero inoxidable de alta resistencia con tapas de aluminio anodizado y vástago de acero al carbono cromado duro.
Presión de Operación: 0.05 a 1.0 MPa (7 a 145 psi).
Rediseño Serie Z: Hasta un 29% más ligero y compacto que las generaciones anteriores de la serie CM2.
Ventajas y Beneficios
Montaje Pivotante Integrado: La horquilla trasera (Clevis) permite absorber desalineaciones angulares durante la trayectoria del vástago, evitando fuerzas laterales que puedan dañar los sellos internos.
Cuerpo de Acero Inoxidable: Ofrece excelente durabilidad contra la corrosión y el desgaste por fricción continua en ambientes industriales exigentes.
Preparado para Detección de Posición: Al contar con imán integrado (prefijo CD), permite instalar fácilmente sensores magnéticos tipo estado sólido o reed sobre el cuerpo del cilindro sin accesorios estorbosos.
Amortiguación de Impacto Integrada: Minimiza el ruido operativo y absorbe el impacto de llegada en los extremos de la carrera, prolongando la vida útil del equipo.
Aplicaciones Comunes
Mecanismos de Inclinación y Levantamiento: Puertas basculantes, tolvas y brazos mecánicos que requieren pivotar sobre un eje trasero.
Maquinaria de Empaque y Embalaje: Desplazamiento de guías, empujadores articulados y desviadores en líneas de producción.
Celdas de Automatización General: Actuación de palancas, prensas mecánicas articuladas y herramentales de sujeción no lineal.
