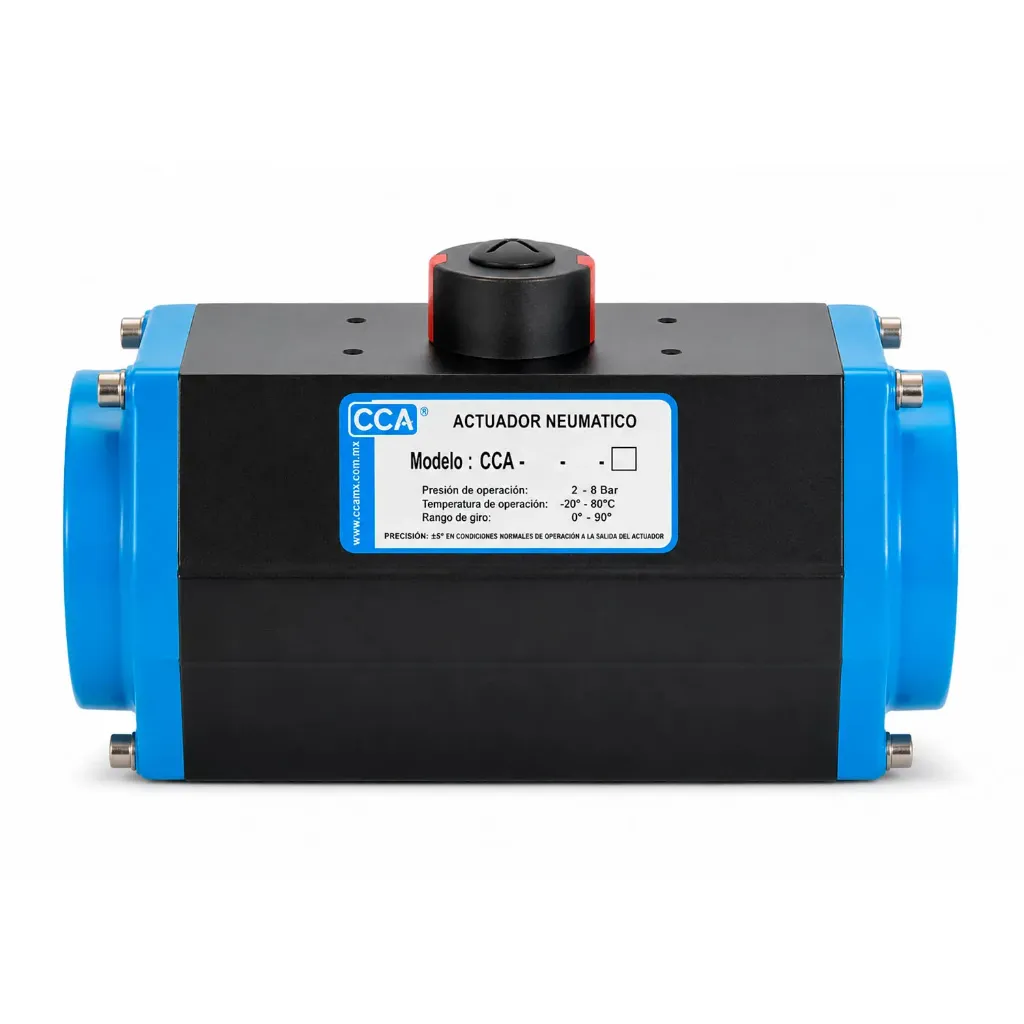

Lleva la máxima seguridad y automatización a tus sistemas de tubería con el actuador neumático de piñón y cremallera CCA modelo CCA-210-SR12. Diseñado específicamente para maniobras de un cuarto de vuelta (90 grados) en válvulas de gran diámetro, este equipo funciona mediante el principio de simple acción o retorno por resorte (Spring Return) equipado con 12 resortes de alta resistencia. Esta configuración de resorte garantiza una función de seguridad Fail-Safe (falla abierta o falla cerrada según el montaje), haciendo que la válvula vuelva a su posición segura en caso de un corte en el suministro de aire comprimido o energía eléctrica.
Su cuerpo de aluminio anodizado extruido proporciona un diseño ultra ligero (hasta un 15% más ligero que el promedio del mercado) con una excelente resistencia a la corrosión y un bajo coeficiente de fricción interna.
🔧 Características principales:
Mecanismo de Piñón y Cremallera (Rack and Pinion): Maquinado de precisión para transmitir un par mecánicamente equilibrado y suave durante todo el recorrido del pistón.
Operación de Simple Acción con 12 Resortes (SR12): Diseñado con un juego modular de 12 resortes de acero aleado y precargados, garantizando un retorno mecánico rápido y seguro sin necesidad de presión de aire en el ciclo inverso.
Sistema de Seguridad Fail-Safe: Permite configurar mecánicamente una posición de falla normalmente cerrada (NC) o normalmente abierta (NO).
Construcción Robusta y Ligera: Cuerpo de aluminio fundido/extruido ASTM6005 con anodizado duro para protección anticorrosiva interna y externa, además de tornillería y seguros en acero inoxidable.
Guías e Internos de Baja Fricción: Pistones guiados con bujes de plástico de ingeniería que reducen el desgaste, evitan el juego del eje y extienden la vida útil operacional.
Ajuste de Carrera Estándar: Permite un rango de ajuste externo de +/- 5 grados en los extremos para calibrar la rotación exacta entre 0 y 90 grados de la válvula.
Acoplamiento Multinorma:
Base inferior: Diseñada bajo estándar ISO 5211 y DIN 3337 para montaje directo a válvulas de bola, mariposa o macho de gran tamaño.
Conexión superior y lateral: Interfaz normada NAMUR para montaje directo de electroválvulas solenoide, posicionadores y cajas de interruptores de posición.
🏭 Aplicaciones comunes:
Automatización de válvulas de bola, mariposa y macho de gran diámetro que requieran un sistema de corte o apertura de seguridad por falla de aire/energía.
Sistemas de paro de emergencia (ESD - Emergency Shut-Down) en líneas de procesos pesados e industriales.
Control de flujo en líneas principales de agua de proceso, aire comprimido, gas natural, vapor y fluidos industriales no corrosivos al cuerpo.
Módulos de filtración masiva, skids automatizados de alta seguridad y cabezales de distribución principal.
Integración con sistemas de control PLC mediante solenoides e indicadores de posición.
💡 Detalles adicionales:
Modelo/Código: CCA-210-SR12 (Serie CCA Actuadores).
Marca: CCA Corporation.
Configuración Interna: Simple Acción / Retorno por Resorte con paquete de 12 resortes precomprimidos.
Condiciones de Suministro: Diseñado para operar con aire seco o filtrado (partículas menores o iguales a 40 micras) a presiones de 2.5 Bar a 10 Bar (36 a 145 PSI).
Indicación Visual: Incluye indicador superior de posición para verificación visual de estado en campo.
