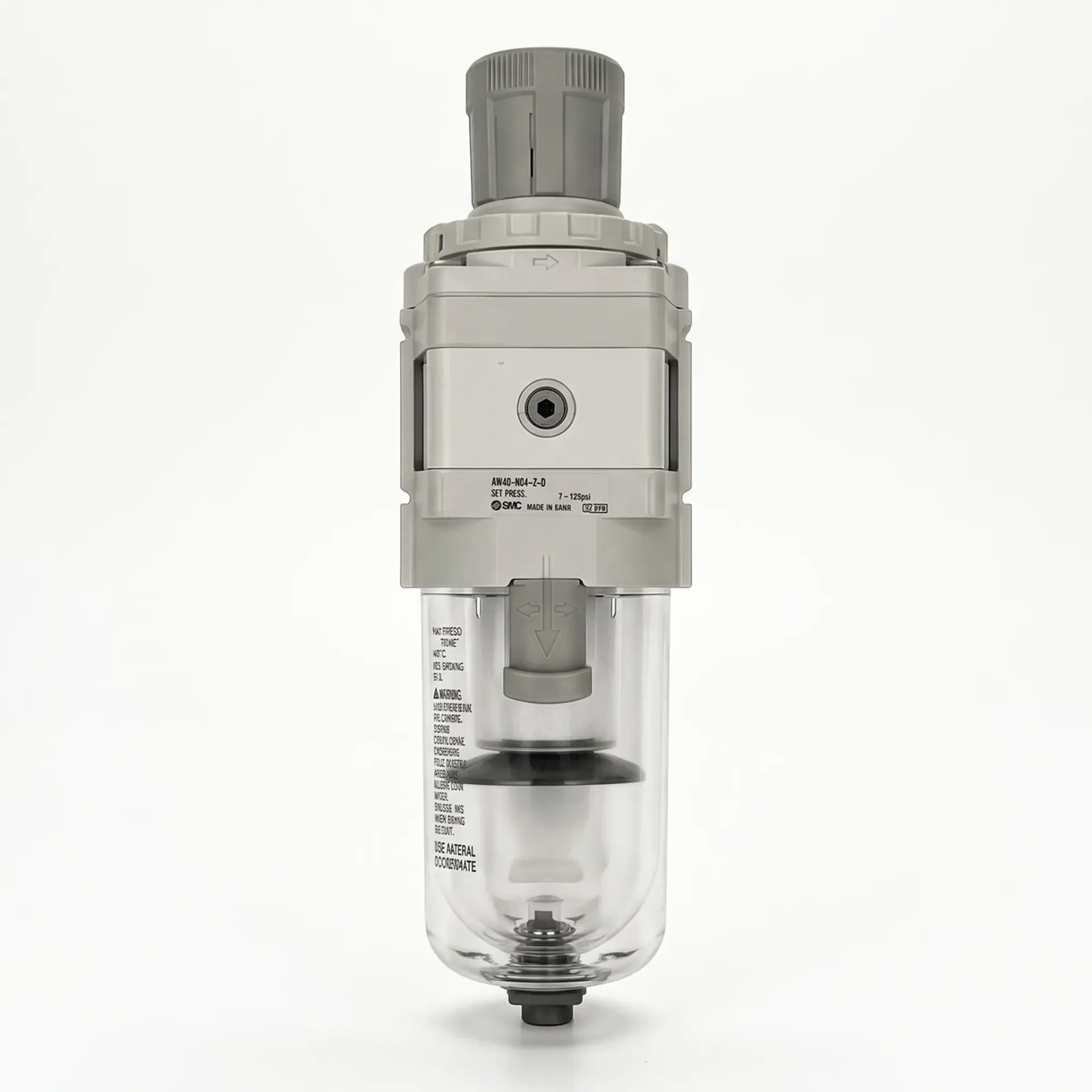

El AW40-N04-Z-D es un filtro-regulador de aire comprimido integrado (piggyback) perteneciente a la serie modular optimizada Mass Pro de SMC Corporation. Este modelo combina en una sola unidad compacta las funciones de filtración de 5 micras para retener partículas y condensados de agua, junto con la regulación precisa de la presión de línea.
Al integrar ambas funciones en un solo bloque de tamaño 40 con puertos de 1/2", optimiza el espacio disponible en la acometida principal de la máquina y reduce los puntos de conexión roscada.
Especificaciones Técnicas
Función del Producto: Filtro-Regulador neumático integrado (F+R).
Modelo: AW40-N04-Z-D.
Fabricante: SMC Corporation.
Tamaño del Cuerpo (Body Size): 40, adecuado para altos caudales de aire en la entrada de celdas o máquinas completas.
Tamaño de Puerto (04): 1/2" NPT (indicado por la letra N), estándar de conexión en el sector industrial.
Mecanismo de Drenaje (Sin letra C): Drenaje manual / purga manual. Incluye una válvula en la parte inferior del vaso para descargar los condensados acumulados.
Unidades de Medida (Z): Placas de datos y escalas configuradas en PSI y MPa.
Variante de Vaso (D): Vaso de resina de policarbonato con guarda transparente de doble capa integrada, brindando visibilidad de 360 grados y protección contra impactos mecánicos.
Grado de Filtración: 5 micras mediante su cartucho filtrante de alta eficiencia.
Rango de Regulación: 0.05 a 0.85 MPa (7 a 125 psi).
Ventajas y Beneficios
Solución 2 en 1 Compacta: Reduce hasta un 50% el espacio de montaje en comparación con un filtro (AF) y un regulador (AR) instalados individualmente.
Purga Manual Directa: Permite al operador descargar los líquidos y condensados de la copa en el momento deseado o durante rutinas de mantenimiento programadas.
Perilla de Regulación con Bloqueo: Facilita el ajuste de la presión tirando de la perilla y bloqueándola al presionarla hacia abajo para evitar desajustes accidentales por vibración.
Vaso de Seguridad de 360 Grados: La guarda transparente exterior protege el contenedor de policarbonato contra golpes o agentes externos, permitiendo revisar el estado del elemento filtrante desde cualquier ángulo.
Aplicaciones Comunes
Entrada Principal de Maquinaria: Control de presión y purificación de aire en la acometida de celdas robóticas, prensas o líneas de empaque.
Alimentación de Bancos de Electroválvulas: Ajuste de la presión de trabajo principal para manifolds de válvulas (como las series SY, JSY o VQC).
Herramientas Neumáticas Pesadas: Preparación de aire con presión constante y libre de impurezas para equipos de torque o líneas de soplado continuo.
