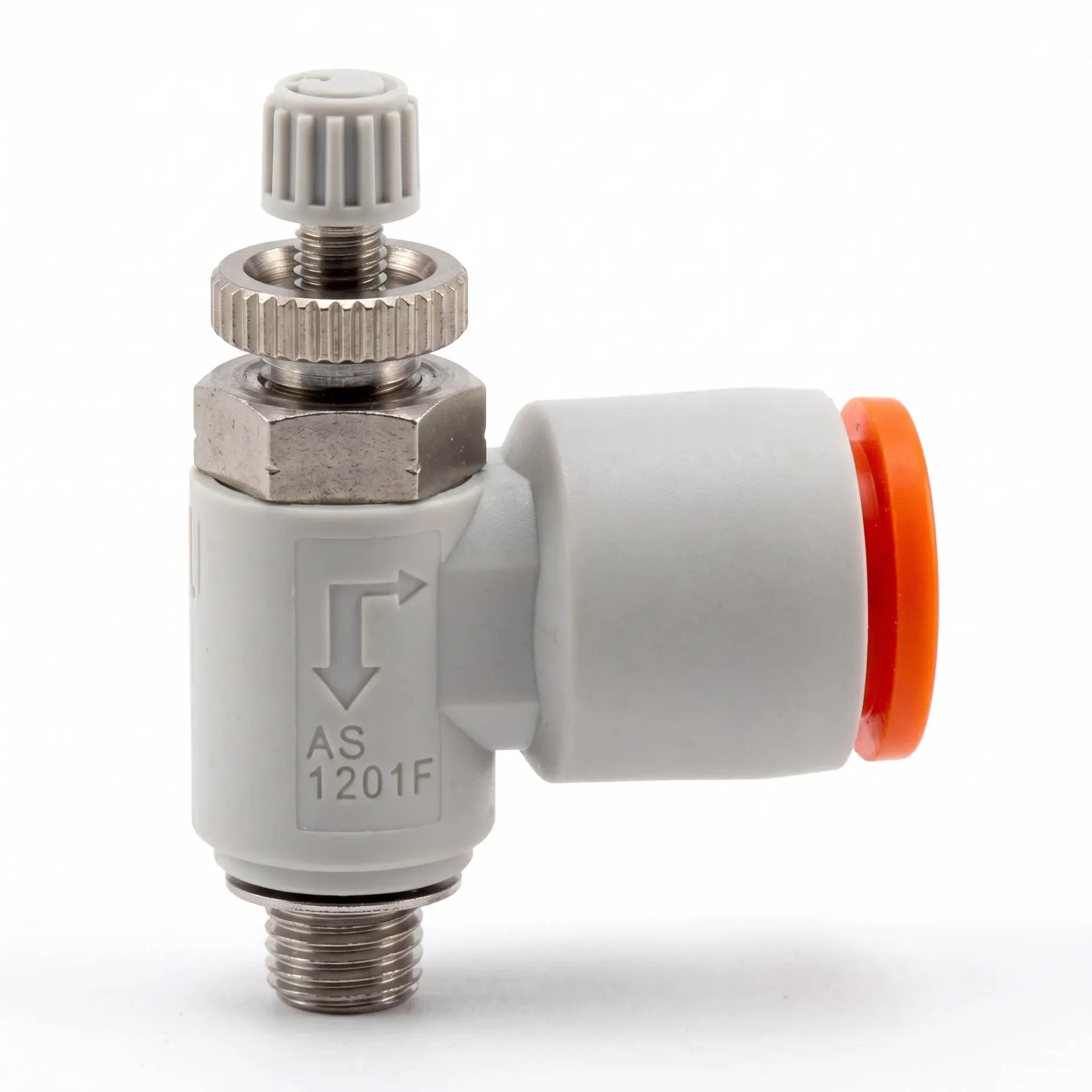

El AS1201F-U10/32-07A es una válvula reguladora de flujo neumática (Speed Controller) de montaje directo en puerto, perteneciente a la serie AS de SMC Corporation. Este modelo combina un cuerpo orientable de codo con rosca macho miniatura 10-32 UNF y un puerto instantáneo (One-touch) para manguera en pulgadas con diámetro exterior (OD) de 1/4" (0.250").
Está diseñado para controlar la velocidad de actuación de cilindros neumáticos pequeños regulando el flujo de aire de escape (Control de Salida / Meter-out), garantizando un movimiento suave y preciso sin tirones.
Especificaciones Técnicas
Función del Producto: Regulador de velocidad / Control de flujo neumático.
Modelo: AS1201F-U10/32-07A.
Fabricante: SMC Corporation.
Tipo de Control (1): Control de salida (Meter-out), regula el aire que sale del actuador.
Tamaño de Rosca (U10/32): 10-32 UNF (rosca fina miniatura americana), incluye empaque elástico de sellado integrado en la base.
Conexión de Manguera (07): Puerto instantáneo para manguera en pulgadas con diámetro exterior de 1/4" (~6.35 mm).
Material del Cuerpo: Resina de PBT de alta resistencia con rosca de latón niquelado.
Mecanismo de Ajuste: Aguja micrométrica de precisión con perilla y tuerca de bloqueo (Lock nut).
Presión de Operación: 0.1 a 1.0 MPa (15 a 145 psi).
Cuerpo Orientable: El cuerpo de resina gira 360 grados sobre la base roscada para alinear la manguera en cualquier dirección.
Ventajas y Beneficios
Control Preciso de Velocidad: La aguja de regulación permite calibrar de forma exacta la velocidad de extensión o retracción de los actuadores pequeños.
Tuerca de Bloqueo Integrada: Mantiene fija la calibración seleccionada y evita que la perilla se desajuste por vibraciones operativas de la máquina.
Sello de Rosca sin Teflón: La junta elástica M-Gasket integrada en la rosca 10-32 UNF asegura una conexión hermética inmediata sin riesgo de desprendimiento de residuos.
Conexión Instantánea Serie F: Reduce el peso y el tamaño general del regulador, facilitando la inserción de la manguera de 1/4" en espacios reducidos.
Aplicaciones Comunes
Calibración de Cilindros Miniatura: Control de velocidad en actuadores neumáticos compactos de automatización ligera (series CJ2, CQS u CVM).
Mecanismos de Sujeción y Prensado: Regulación del impacto en grippers, pinzas y cilindros de marcado o sujeción de piezas.
Celdas de Ensamble y Robótica: Ajuste de velocidad en herramientas de manipuladores Pick and Place donde el espacio y el peso son críticos.
